JH1系列组合型接线端子JH1系列日式组合接线端子

JH1系列组合型接线端子 JH1系列日式组合接线端子
关注次数：

概述

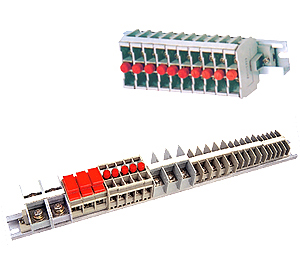

绝缘件采用热塑性聚酯PBT，导电金属结构件采用板式瓦楞螺钉压接，连接导线截面0.75~35mm2。主要适用于额定工作电压：交流50Hz (60Hz) 500V、直流 400V的电力系统中，作电气的过渡连结。端子基本结构的特征比较明显，规格齐全。G型导轨安装。
端子基本结构的特征代号表（指国内型号的端子）

基型

联络型

试验型

试验
联络型

特殊型

特殊
联络型

熔断
器型

开关型

焊接型

零线型

接地型

标记型

隔板

型号规格	外形尺寸mm				连接导线范围 mm2	额定电流 A	接线螺钉	配用端头	备注
	B	H	厚	外形图
JH1-1.5	44.5	48.5	7.5	1	0.75-1-1.5	17.5	M3	TU1-1/3 TO1-1/3 TU1-1.5/3 TO1-1.5/3	JH1-2.5 RD熔断器型接线座配用 Φ8.5×31.5 圆柱形管状有填料熔断体型号gG1 分断能力不小于50KA额定电流分别为2、4、6、 8、10、12、 16、20A
JH1-1.5L				2
JH1-1.5B	42	45	10	6
JH1-1.5G			1.5	7
JH1-2.5	46.5	51.5	9.5	1	1-1.5-2.5	24	M4	TU1-1/3 TO1-1/3 TU1-1.5/3 TO1-1.5/3
JH1-2.5L				2
JH1-2.5RD	49	70.5	16	5				TU1-2.5/4 TO1-2.5/4
JH1-2.5S	59	68.5	12	3	1-1.5-2.5	24	4M
JH1-2.5SL				4
JH1-2.5B	44	48	10	6
JH1-2.5G			1.5	7
JH1-2.5SG	54	62	2	4
JH1-2.5RDG	44	57.5	1.5
JH1-6	52.5	54	13.5	1	2.5-4-6	41	M5	TU1-2.5/5 TO1-2.5/5 TU1-4/5 TO1-4/5 TU1-6/5 TO1-6/5
JH1-6L				2
JH1-6B	50	50.5	10	6
JH1-6G			1.5	7
JH1-25	60.5	63	20	1	10-16-25	101	M6	TO1-10/6 TO1-16/6 TO1-25/6
JH1-25L				2
JH1-25B	58	58.5	10	6
JH1-25G			2	7
JH1-35	66.5	59.5	26	1	16-25-35	125	M8	TO1-16/8 TO1-25/8-35/8
